產品范圍與結構說明
系列 | 結構說明 |

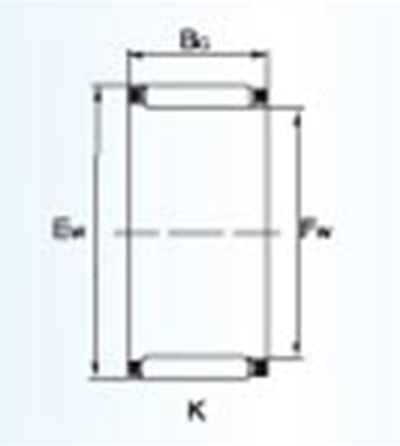

K | 單列滾針與保持架組件 |
K … ZW | 雙列滾針與保持架組件 |
K … D | 單列部分式滾針與保持架組件 |
K … ZWD | 雙列部分式滾針與保持架組件 |
KZK | 曲柄銷用滾針和保持架組件 |
KBK | 活塞銷用滾針和保持架組件 |
KNL | 長圓柱滾子和保持架組件 |
1.1保持架材質一般采用低碳素鋼,根據需要也可采用15CrMo等其它低碳優質合金鋼。經化學熱處理,具有足夠的強度和耐磨性,也可提供鍍銅,鍍銀,磷化,發黑等經過特殊表面處理的保持架。
1.2組件符合現行國標或部標,也可提供中間帶凸形的修形滾針和專門的針組。訂貨時請說明。
1.3當滾針直接在軸或外殼運轉時,為使?jié)L針保持架組件達到全部負荷容量,內外滾道面硬度必須為58-62HRC。 粗糙度≤0.32,表面質量必須與滾動軸承滾道相同。
向心滾針和保持架組件的標注方法
結構 | 代號 (GB5846-85) | 代號 (GB/T272-93) |
單列 | KF W .E W .B C | KF W .E W .B C |
雙列 | KK-.-.- | K-.-.- |
部分式單列 | KS-.-.- | K-.-.-D |
部分式雙列 | KKS-.-.- | K-.-.-ZWD |
名稱 | 型式 |
曲柄銷用滾針和保持架組件 | KZK F W .E W .B C |
活塞銷用滾針和保持架組件 | KBK F W .E W .B C |
2.1連桿用滾針和保持架組件主要用于發動機,壓縮機和其它曲柄連桿機構上,外形尺寸和結構型式的確定根據國內外摩托車的配套要求,考慮到互換和通用的要求,確定了曲柄銷用滾針和保持架組件KZK和活塞銷用KBK型。
