HSB-支承滾輪具有厚壁外圈，利用這種外圈，滾輪可以直接在滾道上滾動，并可以承受大的負荷。HSB－支承滾輪有壓力滾輪、偏心滾輪、搖桿滾輪。滾輪的外徑為圓柱形或球形。利用球形外圈可以使安裝時傾斜位置得到補償。

結構

RSTO及STO型支承滾輪

HSB-系列支承滾輪RSTO型不帶內圈，支承滾輪可直接在作為滾道的經淬火的軸上運轉。STO型帶內圈，內圈和外圈及與其配合的滾針保持架組件可分別安裝。由于RSTO及STO型支承滾輪不帶擋邊及端面擋圈，安裝時必須有軸向引導，其引導表面至少是經過精密車加工。

RNA22...2RS,NA22...2RS型支承滾輪

這種滾輪的直徑尺寸與STO系列滾輪相同。只是它們稍寬一些，雙面密封結構使其不需要維護，使用溫度范圍為-20℃－120℃。在安裝不帶內圈的RNA22...2RS系列支承滾輪時應注意不要損傷密封圈。外圈需要端面引導。

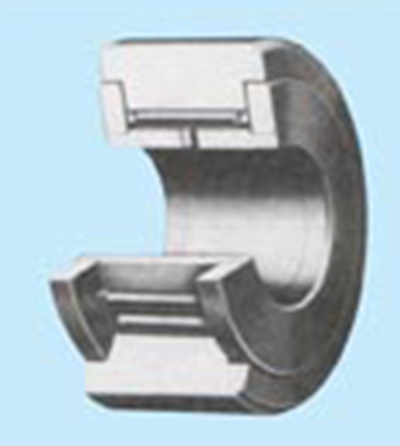

NATR及NATR...PP型支承滾輪

NATR系列支承滾輪包括外圈、內圈、滾針保持架組件及壓入并固定在內圈兩側的擋圈。NATR...PP系列還附加密封環。這種支承滾輪具有大的潤滑脂貯存空間，可以長期使用而不必加脂。

NATV及NATV...PP型支承滾輪

NATV系列支承滾輪與NATR系列支承滾輪基本相同，唯一區別是NATV系列為滿裝滾針型。因此它可以在低速下承受較重載荷，但必須注意經常潤滑。NATV...PP系列為帶密封的結構。

NUTR型支承滾輪

NUTR 系列支承滾輪為雙列滿裝滾子軸承，外圈由擋邊引導。軸承的全部零件由壓入外圈內的密封罩形成一種完整的單元，密封罩與止推擋圈一起組成了高效的間隙密封。這種支承滾輪可以承受非常重的載荷，由于滾動體的軸向引導，即使在高速情況下也可承受沖擊性的軸向載荷。

公差

HSB－支承滾輪曲線滾輪的尺寸、形狀及旋轉精度通常情況下為P0級。帶園弧形外徑的支承滾輪曲線滾輪外徑公差為0／-0.05mm，NATR、NATV、NUTR軸承寬度公差為h12,曲線滾輪螺柱直徑公差h7。

可調心性

帶圓柱形外徑的支承滾輪可調心性很小。在低負荷時，它約為3-4#39;，在中等到高負荷時為5-7#39;。帶圓弧形外徑的支承滾輪可調心性為15-20#39;。當有較大的角度誤差時，按負荷的大小而存在顯著的邊緣應力，它將降低軸承的壽命。

HSB-曲線滾輪由一根作為滾子組內滾道的螺栓及一個厚壁外圈組成。螺栓軸的臺肩及壓在螺栓上的端面擋圈組成了外圈沿兩個側面方向的引導面。當曲線滾輪在平滾道或凸輪盤上運動時，由于外圈的彈性變形，滾輪的內應力加大。因此應用于此種工作情況下的額定負荷選擇作為曲線滾輪一欄。

結構

KR及KR...PP型曲線滾輪

在KR、KR...PP曲線滾輪內，滾針是有保持架引導，而外圈則經由螺栓上的擋圈軸向引導。適用于重載荷和中轉速。由于軸承內部有較多的貯脂空間，所以潤滑周期得到延長。KR...PP曲線滾輪為帶接觸式密封結構。使用溫度為-30℃-100℃。

KR及KR...PP型曲線滾輪

KRV及KRV...PP型曲線滾輪KRV and KRV...PP type curve rollers

KRV、KRV...PP曲線滾輪和KR、KR...PP曲線滾輪結構相同，僅是它們是滿裝滾針軸承。它們可以承受較重的載荷及較低的轉速。且必須經常加潤滑脂。

NUKR 曲線滾輪

這種系列曲線滾輪是雙列滿裝滾子結構。象圓柱子滾子軸承一樣具有外圈由滾動體作軸向引導壓入外圈的罩殼和擋邊臺階組成高效果的間隙密封。

這種曲線滾輪能承受特別高的負荷，還有由于受滾子的軸向引導也可承受沖擊性的軸向負荷。

KRE、KRE...PP、KREV、KREV...PP、NUKRE型曲線滾輪

全部型號的曲線滾輪都可帶偏心套供應。滾輪可以通過螺栓端面的槽進行調節。在螺栓端面標記“HSB”處表示偏心套的最高點。加潤滑脂可以通過螺栓兩端進行。
