沖壓外圈及沖壓外圈系列說明
http://13ma9.cn/uploadfiles/107.151.154.88/webid1065/source/201902/155114360946.jpg
  • 簡要描述:

  • 服務熱線:0519-86329008
  • 分享:
  • 立即咨詢
    • 沖壓外圈及沖壓外圈系列說明
    • 沖壓外圈及沖壓外圈系列說明
產品詳情

HSB-沖壓外圈滾針軸承是用薄鋼板精密沖壓而成形的,剖面高度極小,且具有較大負荷容量,特別適用于要求經濟性的大批量產品。

該類滾針軸承的外圈與軸承箱采用靜配合,不需要軸向固定裝置。即使在高速大負荷條件下,也能充分保持軸承功能。另外,因貯脂容積大,可長期不加潤滑脂。


結 構


HK

穿孔型沖壓外圈滾針軸承

HK … RS

穿孔型沖壓外圈滾針軸承、單面密封

HK … 2RS

穿孔型沖壓外圈滾針軸承、雙面密封

BK

封口型沖壓外圈滾針軸承

BK … RS

MF

封口型沖壓外圈滾針軸承,單面密封

封口型沖壓外圈滾針軸承,尖頭滿針型

MFY

F

封口型沖壓外圈滾針軸承,平頭滿針型

穿孔型沖壓外圈滾針軸承,尖頭滿針型

FY

穿孔型沖壓外圈滾針軸承,平頭滿針型

SCE

穿孔型沖壓外圈滾針軸承,英制系列

BCE

封口型沖壓外圈滾針軸承,英制系列

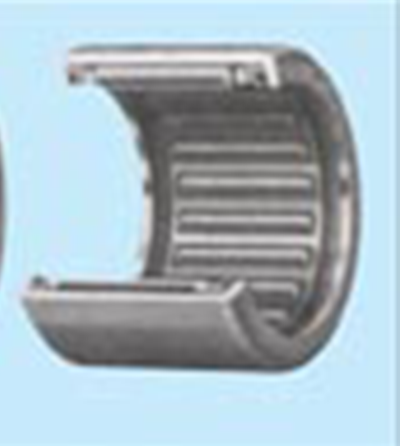

沖壓外圈滾針軸承


HSB-沖壓外圈滾針軸承由薄壁沖壓外圈、保持架和成組滾針組成。與穿孔形沖壓外圈滾針軸承相比,封口型軸承的一端為密封式,適用于軸端且可承受小的軸向游動力。


密封的沖壓外圈滾針軸承

密封的沖壓外圈滾針軸承帶有密封唇密封。在一般條件下,可保護軸承免于雜物侵入和防止?jié)櫥男孤?。密封圈采用合成橡膠制成,使用溫度為-20℃-120℃。軸承供貨時內部已注有高質量鋰基脂。另外,沖壓外圈滾針軸承以不帶油孔為標準設計,雙列沖壓外圈滾針軸承以帶油孔為標準設計,如需改變請訂貨時說明。


滿針型沖壓外圈滾針軸承


這種軸承有延伸至外圈滾道面全寬的滿滾針組成,因此,它可以承受高負荷,并且非常適用搖擺動作的低速及中速情況下。因潤滑脂在出廠前已經預裝在軸承內,所以一旦裝配完成即可使用。


安裝


將薄鋼板沖壓成形的沖壓外圈滾針軸承的外圈須在壓入軸承箱之后方能得到正確的形狀與尺寸精度。因此,軸承箱的尺寸精度及形狀直接影響到軸承的內切圓,故必須對軸承箱孔尺寸及形狀予以充分重視。

安裝該類軸承時,采用如圖所示的壓裝芯軸較為方便。組裝時務須用工具頂住軸承的代號打印側壓入,不得用榔頭直接敲打。芯軸尺寸按下列要求制作:

A=D-(0.2-0.3)mm

B=Fw-(0-0.025)mm


沖壓外圈滾針軸承的檢查

關于該類滾針軸承的尺寸檢查,因其外圈壁薄,淬火后會產生變形,故測量單個軸承是沒有什么意義的,即:此類滾針軸承須安裝到按照推薦允許公差加工的軸承箱之后,方能得到功能上極為重要的內切圓及圓度。因此,采用下述方法檢查。

(1)將軸承壓入表所示的有剛性的基準環規內(壁厚≥20mm)。

(2)采用塞規或錐度規檢查內切圓是否在規定的范圍內。


滾針內切圓直徑的公差及基準環規尺寸(公制)


公稱滾針內切圓直徑
FW mm

基準環規內徑 mm

滾針內切圓公差 μ m

HK BK
公差

3

6.484

+16

+6

4

7.984

+28

+10

5

8.984

6

9.984

7

10.98

+31

+13

8

11.98

9

12.98

10

13.98

12

15.98

+34

+16

12

17.98

13

18.976

14

19.976

16

20.976

16

21.976

17

22.976

18

23.976

19


+41

+20

20

25.976

21


22

27.976

24


25

31.972

26


28

34.972

29


30

36.972

32


+50

+25

35

41.972

37


38


40

46.972

45

51.976

50

57.976
